德標止回閥進口
品牌：美國威盾VTON
產品結構特點：
德標止回閥適用于公稱壓PN1.6-4.0MPa,工作溫度-20℃-350℃的石油、化工、制藥、化肥、電力
工業等各種工況的管路上，切斷或接通管路介質。
其主要結構特點：
1、產品結構合理、密封可靠、性能優良、造型美觀；
2、密封面堆焊Co硬質合金、耐磨、耐腐、抗磨擦性能好、使用壽命長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗磨擦性能；
4、雙重密封，性能更可靠；
5、閥桿升降位置指示更直觀；
6、零件材料，法蘭和對焊尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

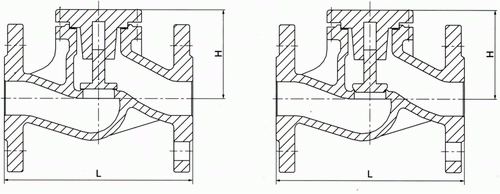

技術規范：
|
結構形式 Construction |
DIN3356 |
|
結構長度 face to face dimension |
DIN3202 |
|
連接法蘭 flanged ends |
DIN2543-2546 |
|
試驗和檢驗 test&inspection |
DIN3230-75 |
產品性能規范：
|
公稱壓力(MPa)
nominal pressure |
殼體試驗壓力(MPa)
shell test |
密封試驗壓力(MPa)
sealing test |
適用溫度(℃)
suitable temp |
適用介質
suitable madium |
|
1.6 |
2.4 |
1.76 |
-20℃-350℃ |
水、蒸汽、油品等
water,steam,oil,etc. |
|
2.5 |
3.75 |
2.75 |
|
4.0 |
6.0 |
4.4 |
主要零部件材質：
|
序號NO. |
名稱part name |
材質material |
|
1 |
閥體body |
GS-C25、CF8、CF3 |
|
2 |
閥瓣disc |
2CR13、F304、F316 |
|
3 |
金屬墊片 Metal spiral wound gasket |
石棉+不銹鋼
Asbestos+stainless steel、PTFE |
|
4 |
閥蓋bonnet |
GS-C25、CF8、CF3 |
|
5 |
六角螺母 Hexagon nut |
ASTMA193 2H、A193-8、A193-8M |
|
6 |
雙頭螺栓bolt |
ASTMA193 B7、A193-B8、A193-B8M |
 PN16
|
壓力等級
pressure |
PN16 |
|
口徑size |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
|
H |
70 |
70 |
80 |
80 |
85 |
95 |
110 |
130 |
155 |
165 |
215 |
285 |
325 |
365 |
|
Kv |
5.7 |
7.8 |
11.8 |
17.9 |
27.9 |
48.5 |
77.6 |
109 |
168 |
251 |
389 |
664 |
1017 |
1446 |
|
重量Weight |
2.4 |
3.0 |
3.8 |
5.7 |
7.4 |
10.3 |
15.2 |
20.4 |
31 |
49 |
69 |
132 |
198 |
278 |
PN25
|
壓力等級
pressure |
PN16 |
|
口徑size |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
|
H |
70 |
70 |
80 |
80 |
85 |
95 |
110 |
130 |
155 |
165 |
215 |
285 |
325 |
365 |
|
Kv |
5.7 |
7.8 |
11.8 |
17.9 |
27.9 |
48.5 |
77.6 |
109 |
168 |
251 |
389 |
664 |
1017 |
1446 |
|
重量Weight |
2.4 |
3.0 |
3.8 |
6 |
8 |
11 |
16 |
21 |
32 |
51 |
70 |
136 |
318 |
330 |
PN40
|
壓力等級
pressure |
PN16 |
|
口徑size |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
|
H |
70 |
70 |
80 |
80 |
85 |
95 |
110 |
130 |
155 |
165 |
215 |
285 |
325 |
365 |
|
Kv |
5.7 |
7.8 |
11.8 |
17.9 |
27.9 |
48.5 |
77.6 |
109 |
168 |
251 |
389 |
664 |
1017 |
1446 |
|
重量Weight |
2.4 |
3.0 |
3.8 |
7.1 |
10.4 |
12.7 |
22.5 |
28 |
40 |
64 |
90 |
170 |
240 |
370 |
|
